常用焊接代號
發布時間：
2019-05-05
焊接位置代號

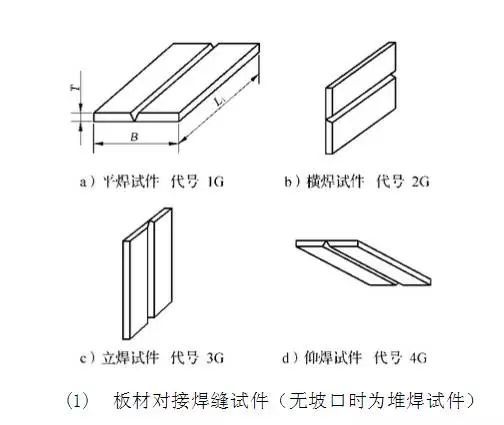

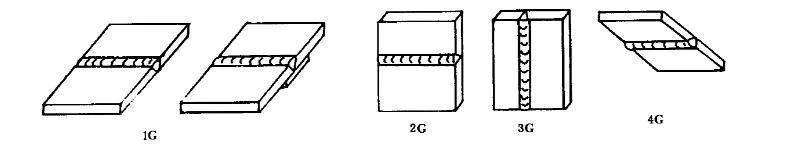

1、板材對接焊縫：
（1）平焊，代號1G；（2）橫焊，代號2G；（3）立焊，代號3G；（4）仰焊，代號4G。
2、管材對接焊縫：
（1）水平轉動，代號1G；（2）垂直固定，代號2；（3）水平固定，代號5G、5GX；（4）45度固定，代號6G、6GX。
3、管板角接頭焊縫：
（1）水平轉動，代號2FRC；（2）垂直固定平焊，代號2FG；（3）垂直固定仰焊，代號4FG；（4）水平固定，代號5FG；（5）45度固定，代號6FG。
4、螺柱焊：
（1）平焊，代號1S；（2）橫焊，代號2S；（3）仰焊，代號4S。 按照AWS，有平焊F，橫焊H，立焊V，仰焊OH
焊接方法及其代號

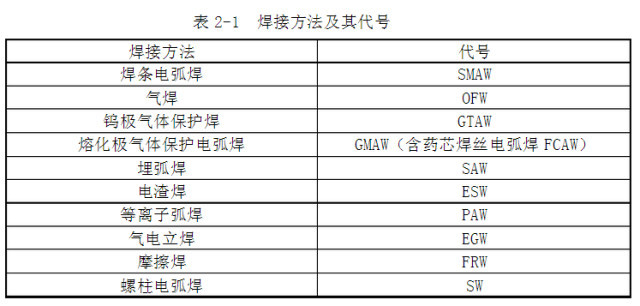

每種焊接方法都可能表現為手工焊、機動焊、自動焊等操作方式，其代號見表2-1。

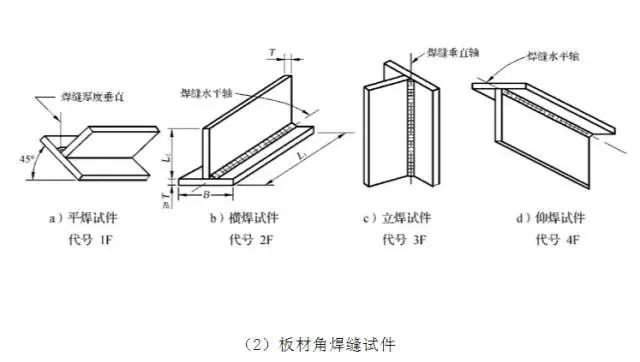

3試件形式、位置及其代號

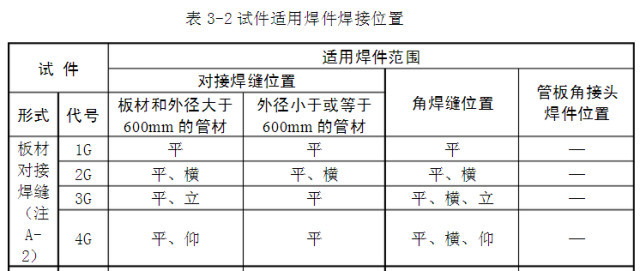

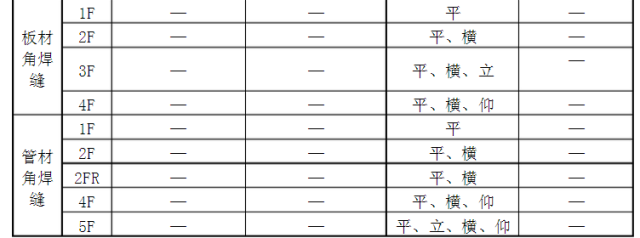

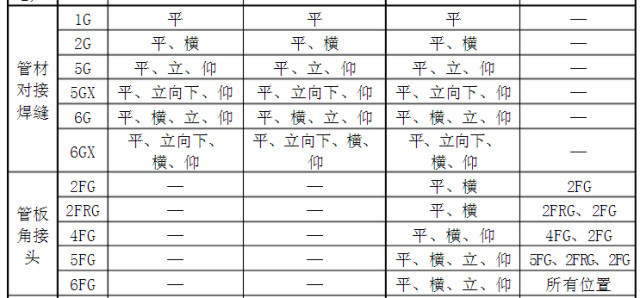

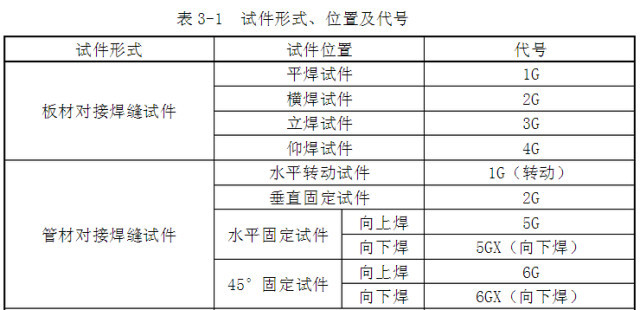

試件形式、位置及其代號見下表。試件位置基本決定了焊接位置。
帶襯墊和不帶襯墊試件
板材對接焊縫試件、管材對接焊縫試件和管板角接頭試件，都分為帶襯墊和不帶襯墊兩種。試件和焊件的雙面焊、角焊縫，焊件不要求焊透的對接焊縫和管板角接頭，均視為帶襯墊。單面焊打底時，若采用惰性氣體保護焊，不能認為是帶襯。
